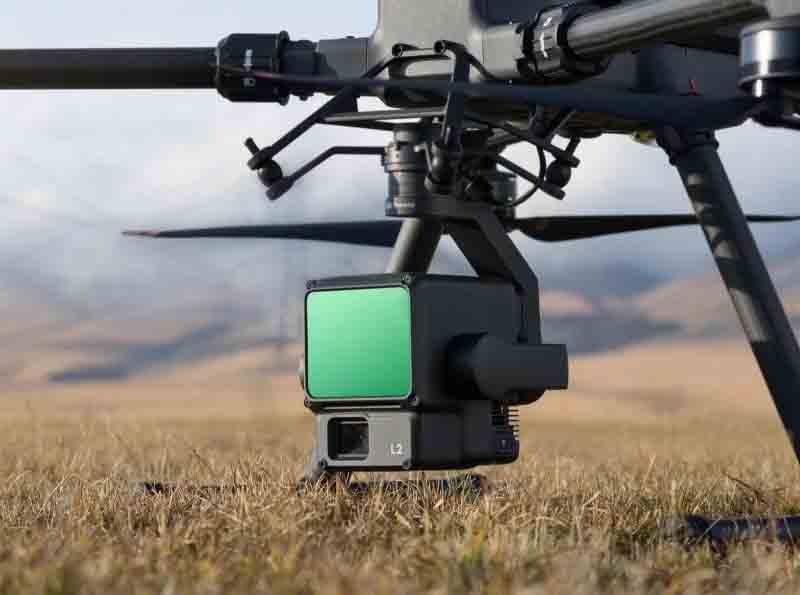

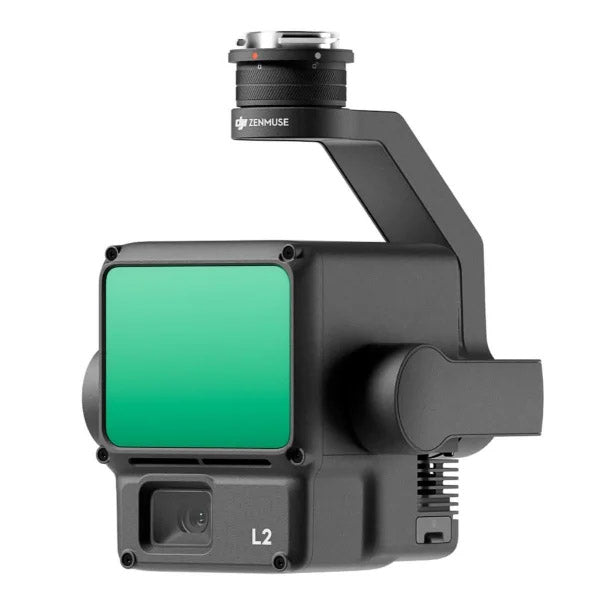

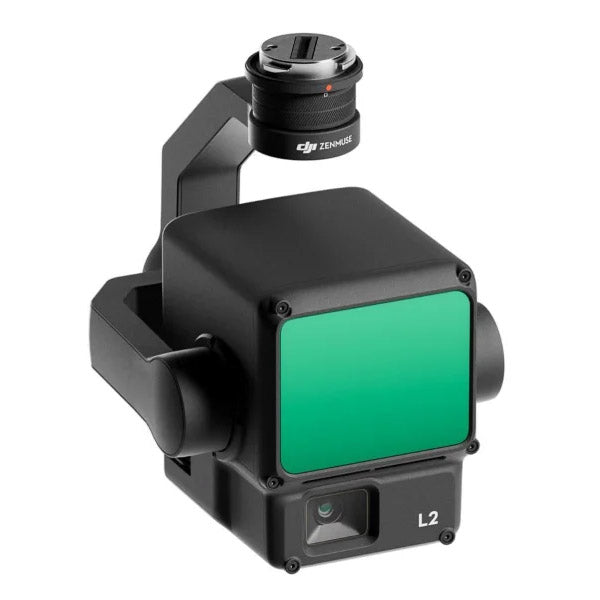

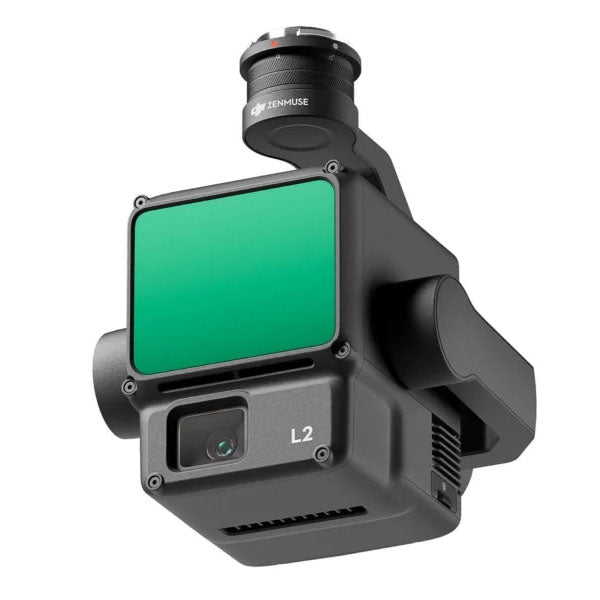

DJI Zenmuse L2
Zenmuse L2 zeichnet ein fortschrittliches LiDAR-Modul, ein von DJI selbst entwickeltes, hochpräzises IMU-System und eine 4/3 CMOS RGB-Kartierungskamera aus, die DJI Flugplattformen noch präziser, effizienter und zuverlässiger Geodaten erfassen lässt. In Verbindung mit DJI Terra wird L2 zudem zur Sofortlösung für 3D-Datensammlung und hochpräzise Nachverarbeitung.
-
Hochpräzise - Vertikale Präzision: 4 cm; Horizontale Präzision: 5 cm
-
Außerordentliche Effizienz - 2,5 km2 in einem einzigen Flug
-
Überlegene Penetration - Kleinere Laserpunkte, dichtere Punktwolken
-
Erfassungsreichweite 250 m bei 10 % Remission, 100 klx 450 m bei 50 % Remission, 0 klx
- 5 Rückläufe
- Sofort einsatzbereit
- Live-Ansicht der Punktwolke
- Verarbeitung mit einem Klick in DJI Terra
Integrierte LiDAR-Lösung
Dank seiner leistungsstarken Hardware ermöglicht L2 präzise Scans komplexer Motive bei größerer Reichweite und eine schnellere Erfassung von Punktwolken. Vor Ort und im laufenden Betrieb können Anwender Punktwolkenmodelle bereits einsehen, abspielen und bearbeiten. Die von DJI Terra erstellten Aufgaben-Qualitätsberichte bieten eine einfache, zentrale Lösung und verbessern die Gesamteffizienz. So wird Nutzern ermöglicht, mit einem einzigen Nachbearbeitungsschritt hochpräzise Punktwolken zu generieren.
Präzision auf hohem Niveau
Durch die Kombination von GNSS und einer hochpräzisen, von DJI selbst entwickelten IMU, wird eine vertikale Präzision von 4 cm und eine horizontale Präzision von 5 cm erzielt.
Außerordentliche Effizienz
Sie ist sofort nach dem Einschalten einsatzbereit und kann in einem einzigen Flug sowohl Geodaten als auch RGB-Daten in einem 2,5km2 großen Gebiet erfassen.
Intuitive Bedienung
In Verbindung mit Matrice 350 RTK und DJI Terra bietet die L2 eine Sofortlösung, die einfach zu bedienen ist und bisher dagewesene Einschränkungen deutlich verringert.
Rahmenbasierte LiDAR
Erhöhung der Erfassungsreichweite um 30 %
Auf bis zu 250 Meter Entfernung lediglich 10 % Reflektivität bei 100 klx und auch auf bis zu 450 Meter 50 % Reflektivität und 100 klx sprechen für sich. Zudem erstreckt sich die typische Einsatzhöhe nun auf bis zu 120 Meter, was die Betriebssicherheit und -Effizienz deutlich erhöht.
Kleinere Laserpunkte, dichtere Punktwolken
Mit einer im Vergleich zur L1 um 80 % reduzierten Punktgröße, von jetzt nur noch 4 x 12 cm bei 100 m, erfasst die L2 nicht nur kleinere Objekte viel detaillierter, sie durchdringt auch dichte Vegetation noch besser, was zu präziseren, digitalen Höhenmodelle (DEM) führt.
Unterstützt 5 Rückläufe
In dicht bewachsenen Gebieten kann das L2 mehr Bodenpunkte unter dem Laub erfassen.
Effektive Punktwolkenrate: 240.000 Pkt/s
Sowohl im Einzel- als auch im Mehrfach-Rücklaufmodus kann die L2 eine Punktwolken-Emissionsrate von bis zu 240.000 Punkten pro Sekunde erreichen, wodurch mehr Punktwolkendaten in einem bestimmten Zeitrahmen erfasst werden können.
Zwei Abtastmodi
L2 unterstützt zwei Scan-Varianten und bietet Nutzern dadurch mehr Flexibilität basierend auf ihren Anforderungen. Repetitives Scannen ermöglicht es dem LiDAR der L2, gleichmäßigere und genauere Punktwolken zu erzielen und gleichzeitig die Anforderungen an hochpräzise Kartierung zu erfüllen. Im nicht-repetitiven Scan-Modus erzielt es eine tiefere Durchdringungstiefe und liefert mehr strukturelle Informationen – ideal zur Inspektion von Hochspannungsleitungen, forstwirtschaftliche Vermessungen und ähnlichen Szenarien.
Rahmenbasierte Konstruktion
Das Design auf Einzelbild-Basis ermöglicht eine effektive Punktwolken-Datenrate von bis zu 100 %. Zusammen mit einem dreiachsigen Gimbal bietet dies eine Vielzahl mehr Möglichkeiten in diversen Vermessungsszenarien.
Hochpräzises IMU-System
Verbesserte Genauigkeit
Das von DJI eigens entwickelte, hochgenaue IMU-System in Kombination mit dem RTK-Positionierungssystem der Drohne, für die Datenfusion während der Nachverarbeitung, ermöglicht L2 den Zugriff auf hochgenaue und absolute Positions-, Geschwindigkeits- und Höheninformationen. Darüber hinaus erhöhen sich Betriebszuverlässigkeit und Präzision der L2 dank der verbesserten Anpassungsfähigkeit des IMU-Systems an Umgebungsbedingungen.
Gier-Genauigkeit:Echtzeit: 0,2°, Nachbearbeitung: 0,05°
Nick-/Rollgenauigkeit:Echtzeit 0,05°, Nachbearbeitung 0,025°
Keine IMU-Aufwärmung
Die Leistung des IMU-Systems wurde erheblich verbessert, welches nun direkt nach dem Einschalten einsatzbereit ist. Auch die zugehörige Drohne ist sofort startklar, sobald sich das RTK im Status „FIX“ befindet – was jeden Außeneinsatz noch einfacher macht.
RGB-Kartierungskamera
4/3 CMOS, mechanischer Verschluss
Die Pixelgröße wurde auf 3,3 μm vergrößert und die effektiven Pixel erzielen jetzt 20 MP, was zu einer deutlichen Verbesserung der Gesamtbildgebung und der Farbdarstellung von Punktwolken beiträgt. Das minimale Fotointervall wurde auf 0,7 Sekunden reduziert. Die Kartierungskamera bietet zudem bis zu 200.000 Auslösungen, was zusätzlich Betriebskosten senkt. Wenn keine Punktwolken-Erfassung erforderlich ist, kann die RGB-Kamera weiterhin Fotos und Videos aufnehmen oder Bilder zur Kartierung sichtbarer Bereiche generieren.
Verbessertes Nutzungserlebnis
Verschiedene Flugroutentypen
Unterstützt Wegpunkt-, Flächen- und lineare Routenarten für die Durchführung von Vermessungsaufgaben in einer Vielzahl von Umgebungen.
Live-Ansicht der Punktwolke
Während des Betriebs bietet DJI Pilot 2 drei Anzeigemodi: RGB, Punktwolke und Punktwolke/RGB in Parallel-Ansicht, wodurch die jeweiligen Ergebnisse auf intuitive Art dargestellt werden. Durch Aktivierung von RNG (Laser-Entfernungsmesser) erhält man Informationen zur Entfernung zwischen LiDAR-Modul und Objekt in der Mitte des FOV, was die Flugsicherheit erhöht. Außerdem werden vier Farbmodi für Punktwolken in Echtzeit unterstützt: Reflektivität, Höhe, Entfernung und RGB.
Wiedergabe und Zusammenführung von Punktewolkenmodellen
Nach dem Betrieb kann das 3D-Punktwolkenmodell direkt im Album angezeigt werden. 3D-Punktwolkenmodelle aus mehreren Flügen können ebenfalls zusammengeführt werden, um vor Ort Entscheidungen in Bezug auf die Betriebsqualität zu treffen.
Automatisch generierter Aufgaben-Qualitätsbericht
Nach Erfassung der Punktwolkendaten erstellt die DJI Pilot 2 App automatisch einen Qualitätsbericht zum Job, damit Anwender die Betriebsergebnisse in Echtzeit und vor Ort überprüfen können, was Außeneinsätze spontaner und sorgenfreier werden lässt.
PPK-Lösungen
In komplexen Einsatzumgebungen können Benutzer RTK-Basisstationen vor dem Betrieb einrichten, um den Verlust von RTK-Daten aufgrund von Interferenzen, Unterbrechungen der Videoübertragung oder anderen Problemen zu vermeiden. Nach dem Betrieb lassen sich die Originaldateien in DJI Terra importieren, um den PPK-Prozess (Post Processed Kinematics) zur Rekonstruktion hochpräziser Modelle zu verwenden.
Ein-Klick-Bearbeitung in DJI Terra
Effiziente und zuverlässige Nachbearbeitung in einem Schritt nach Import von Punktwolkendaten in DJI Terra: Generieren Sie ein 3D-Punktwolkenmodell im Standardformat per Klick – nach Berechnung der Punktwolkenbahn und Genauigkeits-Optimierung. Zur Klassifizierung des Vermessungspunkts kann via „Bodenpunkt-Typ" zudem ein DEM erstellt werden. Die Qualität der Punktwolke kann mit der Funktion „Genauigkeitskontrolle und Prüfung“ analysiert werden. Anwendungsszenarien Im Zusammenspiel mit DJI Enterprise Flugplattformen und DJI Terra kann Zenmuse L2 für Landvermessung und -kartierung, Elektrizitätsmanagement, Forstwirtschaft, Infrastrukturmanagement und diverse andere Szenarien eingesetzt werden. Landvermessung und -kartierung Elektrizitätsmanagement Forstwirtschaft Infrastrukturmanagement
